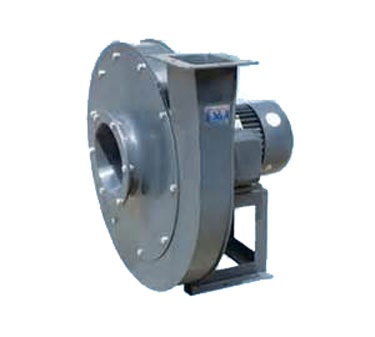

5-29型離心風機

5-29型離心風機

  • 所屬分類:
  • 產品編號:105711-421
  • 出品單位:周口風機廠
  • 瀏覽次數:43
  • 發布時間:2010/1/22 11:16:49
  • 產品概述

一、風機的用途
    5-29型高壓離心通風機用以輸送,吸引空氣及輸送無腐蝕性,不自燃,不含有粘性物質的氣體。尤其適用于棉絨加工輸送,亦可用于沖天爐吹煉。輸送介質的溫度,一般不超過80℃。介質中所含塵土及硬質結顆粒不大于150mg/m3。該類型風機具有效率高,能耗低,是目前國內在高壓風機中較理想的風機。
二、風機的方式
    1、本類型風機為單吸入,機號有No5.5、6.5、7.5、8.5等4種機號。
    2、本類型風機可制成右轉和左轉兩種形式,從電動機端正視,葉輪按順時針?lè )较蛐D稱右旋風機,以“右”表示;按逆時針?lè )较蛐D稱左旋風機,以“左”表示。
    3、風機的出口位置,以機殼的出口角度表示,“左”、“右”均可制成0、45、90、135、180、225共六種角度。
    4、本類型風機的傳動方式為A、C式兩種。
三、主要組成部分的結構特征
    該類型C式風機中,主要由葉輪、機殼、進風口、傳動部分、支架等組成;A式風機中,風機和電動機直接連接。
    1、葉輪:由12片后向,錐形,單園弧等厚葉片,葉片和前盤、后盤三者焊接,中盤和后盤采用鉚接,葉輪制造完成后靜、動平衡校正、空氣動力性能良好,效率高,運轉平穩、安全可靠。
    2、進風口:是裝于風機的側面的整體焊接件,與軸向平行的截面為前錐形后接曲線狀,能使氣體損失小的順利進入葉輪。
    3、機殼:用普通鋼板焊接成蝸形殼的整體。
    4、傳動部分:由主軸、軸承箱、皮帶輪等組成。主軸由優質碳鋼制成,在灰鐵鑄件的軸承箱內裝有滾動軸承,以支承葉輪并使其安全運轉。
    5、支架:可能普通角鋼和鋼板焊接而成,以使其可靠的支承風機與地基基礎連接。



5-29型高壓離心通風機 主要參數

機 號

轉 速(r/min)

配用電機(Kw-P)

流 量(m³/h)

全 壓 (Pa)

5.5A

2900

7.5-2

2500-5000

5022-3659

6.5A

2930

15-2

7155-6580

4169-5956

18.5-2

6273-5167

6552-8339

8.5A

2970

55-2

12572-11984

9450-12150

75-2

11562-9079

13500-18900

5.5C

4000

22-2

5419-6897

8371-6895

3550

15-2

3935-6121

7169-5431

3150

11-2

3491-5431

5644-4276

2800

7.5-5

3103-4828

4460-3379

2500

5.5-2

2771-4310

3555-2693

2240

4-2

1931-3862

2994-2162

6.5C

3550

30-2

5051-7938

10504-9209

37-2

8660-10103

8689-7585

3150

22-2

7044-7684

7251-6841

30-2

8324-8965

6418-5972

2800

15-2

3984-6261

6534-5729

18.5-2

6830-7969

5405-4719

2500

11-2

3557-7115

5209-3762

2240

7.5-2

3187-4554

4182-3846

11-2

5009-6374

3667-3020

5.5-2

2846-3659

3334-3178

2000

7.5-2

4066-6592

3066-2408



5-29C

機 號

轉 速 (r/min)

配用電機  (Kw-P)

流 量 (m³/h)

全 壓 (Pa)

7.5C

3150

37-2

6886-7869

11010-10787

45-2

8853-11804

10495-9108

55-2

12788-13772

8545-795 1

2800

30-2

6121-9618

8699-7628

37-2

10493-12241

7196-6282

2500

22-2

7026-8588

6611-6081

30-2

9368-10930

5737-5008

2240

15-2

4897-6995

5568-5120

18.5-2

7695-9093

4882-4021

2000

11-2

4372-6870

4438-3892

15-2

7495-8744

3672-3005

1800

7.5-2

3935-5621

3595-3306

11-2

6183-7869

3152-2596

8.5C

2950

55-2

9385-12068

12403-11823

75-2

13407-18770

11406-8957

2450

37-2

7795-11136

8555-7867

45-2

12250-15590

7500-6178

2100

22-2

6681-9544

6286-5781

30-2

10498-13362

5512-4540

1800

15.2

5727-8182

4618-4247

18.5-2

9000-11455

4048-3335
