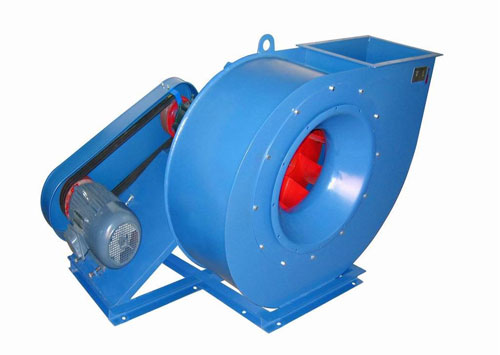

GY4-68離心風機

GY4-68離心風機

  • 所屬分類:
  • 產品編號:105044-670
  • 出品單位:周口風機廠
  • 瀏覽次數:19
  • 發布時間:2010/1/22 10:52:04
  • 產品概述

G4-68、Y4-68型離心通引風機適用于火力發電廠中230t /h以下蒸氣鍋爐的通、引風配套使用。在無其它特殊要求時,G4-68型亦可用于礦井通風及一般通風。兩型風機均有高效率、低噪音、高強度的優點。通風機輸送的介質為空氣,最高溫度不超過80℃。引風機輸送的介質為煙氣,最高溫度不得超過250℃。在引風機前,必須加裝除塵效率不低于85%的除塵裝置,降低進入風機的煙氣含塵量,以利提高風機使用的壽命。
通風機與引風機均為單吸入進氣,有№8、9、10、11、11.2、12.5、14、16共七個機號。每種風機均可制成右旋和左旋轉兩種型式。從電機一端正視風機,葉輪按順時針?lè )较蛐D的,稱為右旋風機,以“右”表示;葉輪按逆時針旋轉的稱為左旋風機,以“左”表示。風機的出口位置以機殼的出風口角度表示,“右”“左”風機均可制成0°、45°、90°、135°、180°、225°共六種角度。風機的傳動方式均為D式,電機與風機聯接采用彈性聯軸器直聯傳動。
這兩種風機主要由葉輪、機殼、進風口、調節門及傳動組組成。

  葉輪:由12個后傾翼形葉片焊接于弧錐形的輪蓋與平板的輪盤中間。引風機葉輪在葉片頭部采用了實心體,并在易磨損部增加耐磨材料堆焊,提高了葉片的使用壽命。葉輪均經過靜、動平衡試驗,保證運轉平穩。

  機殼:機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼做成兩種不同形式:№8~12.5的機殼作成整體結構�!�14、16機殼的四分之一可拆掉。對于引風機,在蝸形板上方開有除灰門,同時適當加厚,以防煙灰磨損,延長使用壽命。

  進風口:為收斂式流線形的整體結構,用螺栓固定在機殼入口側。

  調節門:用來調節風機流量大小的裝置�!�8~12.5由13片花辨式葉片組成,均軸向安裝在進風口前面,由于采用了外部傳動的結構,轉動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置,從進風口方向看,在右側。對于右旋風機,扳把由下往上推是由全閉到全開方向。對于左旋風機,扳把由上往下拉是由全閉到全開方向。為使調節門各部位正常工作,必須很好的潤滑。對通風機的調節門,采用鈣鈉基潤滑脂潤滑。對引風機,因氣體溫度較高,潤滑脂采用硫化鉬高溫(260℃)潤滑脂,高溫運轉時能保證潤滑作用。

  傳動組:傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此,需加裝輸水管、耗水量因環境溫度的不同而異,一般按0.5~1 m3/ h考慮.軸承箱上裝有溫度計和油位指示器�;筒捎�30號機械油,入油量按油位標志要求。

G4-68型鍋爐離心通風機性能參數表



產品型號

轉速r/min

序號

全壓 Pa

流量 m³/h

電機











型號

功率 kW

G4-68 № 8 D

1450

1

2178~1481

16985~30134

Y180M-4

18.5

G4-68 № 9 D

1450

1

2757~1874

24183~42906

Y200L-4

30

960

1

1207~824

16011~28407

Y160L-6

11

G4-68 № 10 D

1450

1

3404~2315

33173~58856

Y250M-4

55

960

1

1491~1010

21963~38966

Y180L-6

15

730

1

863~589

16701~29631

Y160L-8

7.5

G4-68 №11.2 D

1450

1

4277~2904

46606~82688

Y280M-4

90

960

1

1874~1275

30856~54745

Y225M-6

30

730

1

1079~736

23464~41629

Y180L-8

11

G4-68 №12.5 D

1450

1

5327~3620

64791~114952

Y315L1-4

160

960

1

2335~1589

42896~76106

Y280S-6

45

730

1

1354~912

32619~57872

Y225M-8

22

G4-68 № 14 D

1450

1

6681~6327

91027~114518

Y355M2-4

250

2

6023~4532

126263~161499

Y355L2-4

315

960

1

2923~2776

60266~75819

Y315S-6

75

2

2639~1991

83595~106924

Y315M1-6

90

730

1

1697~1148

45827~81307

Y280S-8

37

G4-68 № 16 D

960

1

3826~2600

89960~159606

Y355M1-6

160

730

1

2207~1501

68407~121367

Y315M1-8

75

580

1

1393~952

54351~96429

Y315S-10

45


Y4-68型鍋爐離心引風機性能參數表

產品型號

轉速r /min

序號

全壓 Pa

流量 m³/h

電機











型號

功率 kW

Y4-68 № 8 D

1450

1

1540~1059

15889~29038

Y160L-4

15

Y4-68 № 9 D

1450

1

1952~1844

22623~28864

Y180L-4

22

2

1756~1344

31984~41345

Y200L-4

30

960

1

853~589

14978~27374

Y160M-6

7.5

Y4-68 № 10 D

1450

1

2413~1658

31033~56715

Y225M-4

45

960

1

1059~726

20546~37549

Y180L-6

15

730

1

608~422

15623~28553

Y160M2-8

5.5

Y4-68 №11.2 D

1450

1

3021~2080

43599~79681

Y250S-4

75

960

1

1324~912

28866~52754

Y200L2-6

22

730

1

765~530

21950~40115

Y180L-8

11

Y4-68 №12.5 D

1450

1

3767~3561

60611~77331

Y315S-4

110

2

3394~2590

85692~110772

Y315M-4

132

960

1

1648~1138

40129~73339

Y250M-6

37

730

1

952~657

30515~55768

Y225S-8

18.5

Y4-68 № 14 D

1450

1

4728~3247

85154~155627

Y355M2-4

250

960

1

2070~1422

56378~103036

Y315S-6

75

730

1

1197~824

42871~78350

Y250M-8

30

Y4-68 № 16 D

960

1

2708~2560

84156~107372

Y315L1-6

110

2

2433~1854

118979~153803

Y315L2-6

132

730

1

1560~1079

63994~116954

Y315S-8

55

580

1

991~677

50844~92922
